液力打捞整形修井技术在套损水平井上的应用

(大庆油田有限责任公司第十采油厂，黑龙江  大庆 163000)

摘  要：传统修井工艺在施工中存在技术局限性，一是常规解卡打捞技术，大吨位拔负荷时，提升力受修井机载荷限制，不能有效实施解卡打捞施工。二是常规套管整形易损伤套管。为此，开展液力打捞整形修井技术试验，实现疑难待修井无损治理。

关键词：液力；无损修复

1 概述

随着油田油水井生产时间的增加，套损井、落物井逐年增多，缩径井、分段套损井不断增加，套管的损坏不仅使油水井无法保证正常生产，给井下作业也带来了困难，甚至不能修复，而且直接降低生产井的使用年限命，影响油田开发井网布局的完善和降低最终采收率。A低渗透油田目前待修井问题主要为卡阻和套变，传统修井工艺在施工中存在技术局限性，一是常规解卡打捞技术，大吨位拔负荷时，提升力受修井机载荷限制，不能有效实施解卡打捞施工；二是常规套管整形，如冲胀整形工艺易形成狗腿弯曲，损伤套管；磨铣整形工艺易造成套管壁变薄、强度削弱、磨穿套管；密封加固后通径为φ108mm，影响后期大直径工具通过，磨铣有时会造成套管壁变薄和破裂，导致更加严重的套损发生。为此，开展液力打捞整形修井技术试验，实现疑难待修井无损治理。

2 技术原理

2.1 液力整形工具

2.1.1 工具结构

液力整形工具由水力锚定器、液力增力器和液力整形头组合成。

图1　液力整形工具结构图

2.1.2 工作原理

该技术应用小修作业机，采用地面液压车组控制，对井下套变井段进行液力整形，采取逐级整形方式，直至通径恢复至要求尺寸。先将组合成的整形施工管柱下入井下套变处，通过地面打压至5MPa使水力锚工作爪伸出锚定在套管内壁上，继续提高压力至10-15MPa液力增力器工作轴向推出液力整形头，通过液力整形头上的滚珠将轴向力转化成径向力，反复地面控制设备进行加压、减压施工，不断滚压套损井段使其逐步扩张至整形头尺寸，更换整形头后再进行下一级阶段整形，将此套变点修复完成后，地面控制设备泄压，液力增力器收缩，锚定器工作爪收回，继续下放管住，重复上述操作，直至全井套损修复完毕，实现套管无损整形。

2.1.3  技术参数

表一.液力整形组合工具规格参数

2.2 液力打捞工具

2.2.1 工具结构

液力打捞工具由水力锚定器、液力拉拔器和打捞工具组合成。

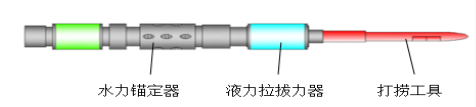

图2.液力打捞工具结构图

2.2.2 工作原理

该技术应用小修作业机，采用地面液压车组控制，对井下落物进行液力打捞。先通过铅模打印落实鱼顶情况合理选择打捞工具，将选择合适的打捞工具+液力拉拔器+水力锚定器组合成的打捞施工管柱下入鱼顶处，通过地面控制反复上提下放旋转抓住落鱼，上提管柱至液力拉拔器最大伸长量，再通过地面打压至5MPa使水力锚工作爪伸出锚定在套管内壁上，继续提高压力至10-15MPa液力拉拔器工作轴向拉回伸长量，地面液压车组控制压力泄压，水力锚定器收回，继续上提管柱至最大伸长量，加压水力锚定器工作固定在套管内壁上，

通过打捞工具实现落鱼解卡，地面控制设备泄压，液力增力器大拉力解卡落鱼，水力锚定器释放，上提管柱液力拉拔器达到最大伸长量后，重复上述操作，直至将井下落物捞出。

2.2.3 技术参数

表二.液力打捞组合工具规格参数

3  现场应用

3.1基本情况

A井为水平井，于2017年10月完成前两段压裂施工，第三段下桥塞推送时在1835m处遇阻，下114铅模在1835处遇阻，起出铅模护罩底部有磕痕，变径113.5mm，上提泵挂完井；2019-03-20维护：作业起出全井抽油杆，126个扶正器掉落井中起出8根油管脱，鱼顶为油管公扣，深度1100m。针对井下落物和套变情况，再和井下作业公司沟通后，预计大修费用再200万以上，为了节约修井成本，选择于2019年10月应用液力打捞整形修井技术，单井施工费用节约180余万。

表三.A井基础数据

3.2　液力打捞

下Ф110mm铅模一个，铅模印痕为油管公扣，下入Ф58mm双滑块捞矛一个，液力打捞工具一套（Ф118× 2060mm 液力拉拔器一个，Ф118×640mm水力锚三个），打捞2次，Ф62mm油管42根，管式泵一台，短节一根，筛管1根，导锥1个，井下落物全部捞出。

3.3　液力整形

下Ф118mm铅模一个，遇阻深度1835.0m，铅印四周有划痕,印痕为套管变形，最小变径Φ116mm，下φ118mm*1380mm液力整形工具，φ114mm *1380mm增力器，φ114mm*640mm水力锚3个，φ73 mm外加大油管192根，整形深度1835.0 m，整形通过，下通井规，通井至深度2180m，无夹持力，证明整形成功。

4  结论与认识

1、采用小修作业机，利用液力打捞工具组合，可实现了大吨位解卡功能，可节约修井成本，提高打捞效率。

2、液力整形技术由于其滚压整形特点，具有对套管损伤小，整形效率高的优势，可作为探索无损修井的新途径。

3、通过控制地面压力设备，可实现同井多处套变点的连续整形，具有广阔的应用前景。

4、进行液力打捞整形施工前要确保管柱密封和泄压性能良好，防止因压力控制不良导致液力打捞整形施工故障。

参考文献

[1] 王维星，武瑞霞，李在训，等．液压变径滚压套管整形 技术[J]．石油矿场机械，2010。

[2] 司涛，常家玉．液压套管整形技术矿场试验及应用[J]．石油矿场机械，2010.

[3] 石俊生，古小红，宋迎春，等．普光气田套管变形井滚压整形修复技术[J]．天然气工业，2009。

[4] 曾立桂等。液压扩径整形技术在套管变形井 杜81 3—42—63中的应用[J]，特种油气藏，2011.

[5] 黄满良，刘世强，张晓辉，等．套损套变井机械整形工艺[J]．石油钻采工艺，2005。

[6] 张全胜．油田套管损伤的治理技术研究[J]．石油矿场机械，2008

作者简介：孙健（1991-），男，汉族，2014毕业于东北石油大学石油工程，从事采油工作。
