联合站可燃气体报警器及风机联动控制装置常见的问题处理

（大庆油田有限责任公司，黑龙江 大庆 163411）

摘 要：随着可燃气体报警器及风机联动控制装置在联合站的广泛应用，其设备的稳定性、安全性、操作性成为影响站内日常安全生产的重要因素。如何才能使其稳定安全准确的运行，更好的为联合站服务，这正是本文中我们所要分析的问题。

关键词：可燃气体报警器；风机联动控制装置；问题处理

1 现状

以前，在联合站中，外输泵房、分矿计量间和罐区阀室等易燃、易爆等场所都装有可燃气体报警器，但是报警器只是在气体达到报警限值时，利用声光报警的方法提示岗位员工采取措施，报警器本身没有启动风机自动排风的功能。部分易燃、易爆场所室内装有防爆的轴流风机，值班人员是根据自己的判断开启风机，以降低室内的集聚的可燃气体浓度。但轴流风机的控制都是人为操作，具有很大的随意性，不利于及时排风。2013年11月，站内安装了可燃气体检测报警联动排风控制系统，可燃气体报警器与轴流风机联动操作，以保证及时将可燃气体排出室外。

2  提出问题

联合站可燃气体检测报警联动排风控制系统在质量、适应性、安全性都有很大提高，到目前的生产应用中，单纯系统本身质量问题所引发的现场故障越来越少了，也就是说，目前的现场故障在多数情况下，不是系统本身质量问题，而是使用和管理的问题。所以我们认为，对于燃气体检测报警联动排风控制系统故障的防患和解决在多数情况下也应从使用和管理入手。

    在总结实际经验的基础上，通过现场实地分析，把在现场多发性使用故障归纳为以下两类情况：

（1）由于设备在前期设计安装不合理而产生的故障及隐患，如轴流风机的反转、报警器信号接入错误问题等。

（2）由于设备日常生产中一些被忽视的问题而产生的故障及隐患，如可燃气体报警器探头或传感器老  化引起的故障问题等。

3  系统的构成

（1）可燃气体检测报警联动排风控制系统是由风机联动控制装置、可燃气体报警器、轴流风机、多芯电缆组成。

（2）控制电路是由380V电源、直流稳压电源、采集模块、启动模块、过流保护器组成。当风机联动控制装置主控机接到可燃气体报警器报警型号通过采集模块发出的信号，发出控制信号通过启动模块自动启动现场的轴流风机。当可燃气体浓度低于5%-10%时，，风机自动停止排风。

（3）联合站内的型号：风机联动控制系统型号：FJLD—30M

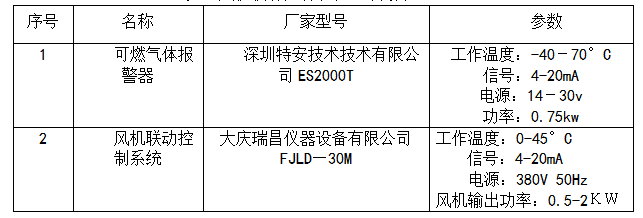

表1 风机联动控制系统型号简介

4 工作原理

可燃气体报警器就是气体泄露检测报警仪器。当环境中可燃泄露时，当报警器检测到气体浓度达到爆炸设置的临界点时，可燃气体报警器就会发出报警信号，以提醒工作采取安全措施，气体报警器驱动报警器所在的区域风机联动系统，防止发生爆炸、火灾事故，从而保障安全生产。当空气中的可燃气体或液体挥发时，探测器即产生空气中被测气体浓度成正比的电信号，该信号传给控制器，控制器经过处理后显示出被测气体浓度。当被测气体浓度达到或超过设定值时，控制器即发出声、光报警信号并输出控制信号，启动相应警器使用的控制装置，从而避免重大事故的发生。

5 故障分析与排除方法

故障1：报警器电源指示灯不亮，控制器无显示

原因分析：1检测报警器供电是不正常.（是否在额定电压工作220V,输出24V.4-20mA，电路是否断路或者短路） 2、保险烧坏. 3、主控部模块损坏

排除方法：1、恢复报警器正常供电。2、更换保险。3、更换主控模块。

故障2：报警器故障指示灯亮

原因分析：1、探测器传感器和探头工作电压不常；2、如正常, 在探测器端断开信号线, 用万用表电流档表笔分别接在S（信号）和接地地端, 检测有无4-20mA, 如果没有, 探测器探头故障。3、 如控制器供电正常,关闭电源,检测线路(关闭电源, 在探测器端信号线和地线短接, 在控制器端检测信号线和地线之间电阻),如果短路或者开路,线路故障。4 、如探测器正常，控制器端有4-20mA输入，供电也正常，则控制器主控故障。

排除方法：1、检查供电电路；2、更换探测器探头；3、检修线路；4、检查控制器

故障3：报警指示灯亮，经常误报。到现场检查可燃气体浓度正常

原因分析：1、报警器安装在气流不稳定的地方。2、传感器探头达到使用期限或者老化。3、报警器器无可靠接地，受到电磁射频干扰的影响。

排除方法：1、更换报警器位置；2、加大流量到规定范围；3、报警器可靠接地

故障4：风机联动装置电源指示灯不亮，控制器面板无显示

原因分析：1检测风机联动装置供电是不正常。（是否在额定电压工作380V，电路是否断路或者短路） 2主控部模块损坏（瞬间电压过大）

排除方法：1、恢复风机联动装置正常供电；2、更换主控模块。

故障5：风机联动装置故障指示灯亮

原因分析：1风机联动装置可燃气体报警器故障；2 如可燃气体报警器正常,检测风机联动装置输出线路。

排除方法：１、检查可燃气体报警器；2、重新接输出线路。

故障6：1风机联动装置报警指示灯亮，现场风机启动，控制器面板显示可燃气体浓度正常2可燃气体浓度超过报警浓度，风机联动装置报警指示灯不亮。

原因分析：检查风机联动装置启动模块；检查风机联动装置信号输入端子、采集模块。

排除方法：1、如启动模块故障更换启动模块；2、如采集模块故障更换启动模块。

6  结论

1.可燃气体报警器和风机联动装置需要定期检查线路。检查接线有无松动现象。

2.为防止探头、传感器老化，可燃气体报警器探头2-3年内及时更换。

3.遇到报警时，要立即去现场查看原因，用便携式探测器检测可燃气体浓度是否超过25%-50%

4.在打雷下雨天或瞬间停电后来电时，要提别注意报警器的电流.电压

5.应定期对报警器进行标定（建议每隔半年一次）；

6.应定期对报警器和风机联动装置进行功能操作，观察轴流风机手动启动是否正常（建议一个月一次）；

7.定期清洗探测器防尘罩（视现场使用环境而定）；

8加强对报警器和风机联动装置的员工培训，每名员工懂原理、懂性能、会操作、会使用。

9加强对报警器和风机联动装置的管理，无论何时报警都必须第一时间汇报值班干部，迅速查看报警现场，做到每次报警都有分析结果。严禁任何人擅自关闭可燃气体报警器，如有违反罚款500-1000元。

以上是关于可燃气体报警器及风机联动控制装置的分析，对于这类问题我们认为：加强现场维护和员工的管理从而从根本上解决管理的困难。

参考文献

[1] 刘红霞. 联合站污水处理工艺及优化策略探讨[J],化工管理，2013年16期

[2] 郝永胜. 浅谈联合站污水处理的分析[J],工程技术:文摘版 ， 2016年02期
